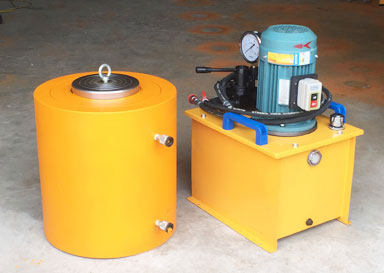

DYG 超高壓電動分離式千斤頂(電動液壓千斤頂 ):具有輸出力大、重量輕、遠距離操作的特點,電動液壓千斤頂配以本廠的超高壓油泵站,可實現頂、推、拉、擠壓等多種形式的作業,電動液壓千斤頂廣泛應用于交通、鐵路、橋梁、造船等各行各業,近年來又在基礎沉降試驗及靜力壓樁中得到了廣泛的應用。
一、基本參數:表中參數可能因?yàn)楦牧级兏〔涣硇型ㄖ?/p>
型號 | 噸位T | 拉力T | 本體高度 mm |
行程 mm |
伸展高度 mm |
油缸外徑 mm |
活塞桿直徑 mm |
油缸直徑 mm |
重量 kg |
壓力 | 推薦泵站 |
DYG50/100 | 50 | 20 | 225 | 100 | 325 | 140 | 70 | 100 | 35 | 63MPA | 50T-200T 可選配 0.55KW 0.75KW 1.5KW 可選配 2.2KW 3KW 4KW 5.5KW |
DYG50/160 | 285 | 160 | 445 | 39 | |||||||
DYG50/200 | 325 | 200 | 525 | 46 | |||||||
DYG50/300 | 425 | 300 | 725 | 48 | |||||||
DYG50/500 | 625 | 500 | 1125 | 63 | |||||||
DYG100/100 | 100 | 40 | 250 | 100 | 350 | 180 | 100 | 140 | 58 | 63MPA | |
DYG100/160 | 310 | 160 | 470 | 63 | |||||||
DYG100/200 | 350 | 200 | 550 | 78 | |||||||
DYG100/300 | 450 | 300 | 750 | 96 | |||||||
DYG100/500 | 650 | 500 | 1150 | 130 | |||||||
DYG150/100 | 150 | 60 | 285 | 100 | 385 | 230 | 125 | 180 | 58 | 63MPA | |
DYG150/160 | 345 | 160 | 495 | 69 | |||||||
DYG150/200 | 385 | 200 | 585 | 86 | |||||||
DYG150/300 | 485 | 300 | 785 | 103 | |||||||
DYG150/500 | 685 | 500 | 1185 | 255 | |||||||
DYG200/100 | 200 | 80 | 285 | 100 | 385 | 250 | 150 | 200 | 96 | 63MPA | |
DYG200/160 | 345 | 160 | 505 | 103 | |||||||
DYG200/200 | 385 | 200 | 585 | 116 | |||||||
DYG200/300 | 485 | 300 | 785 | 161 | |||||||
DYG200/500 | 685 | 500 | 1185 | 221 | |||||||
DYG320/100 | 320 | 120 | 310 | 100 | 410 | 325 | 180 | 250 | 196 | 63MPA | 可選配 1.5KW 3KW 4KW 5.5KW |
DYG320/160 | 370 | 160 | 530 | 240 | |||||||
DYG320/200 | 410 | 200 | 610 | 258 | |||||||
DYG320/300 | 510 | 300 | 810 | 311 | |||||||
DYG320/500 | 710 | 500 | 1210 | 456 | |||||||
DYG400/100 | 400 | 160 | 355 | 100 | 455 | 395 | 200 | 280 | 198 | 63MPA | 可選配 4KW 5.5KW 7.5KW |
DYG400/160 | 415 | 160 | 575 | 231 | |||||||
DYG400/200 | 455 | 200 | 655 | 264 | |||||||
DYG400/300 | 555 | 300 | 855 | 367 | |||||||
DYG400/500 | 755 | 500 | 1255 | 456 | |||||||
DYG500/100 | 500 | 200 | 360 | 100 | 460 | 428 | 250 | 320 | 323 | 63MPA | 可選配 4KW 5.5KW 7.5KW |
DYG500/160 | 420 | 160 | 580 | 930 | |||||||
DYG500/200 | 460 | 200 | 660 | 420 | |||||||
DYG500/300 | 560 | 300 | 860 | 581 | |||||||
DYG500/500 | 760 | 500 | 1260 | 599 | |||||||
DYG630/100 | 630 | 260 | 417 | 100 | 517 | 480 | 280 | 360 | 560 | 63MPA | 可選配 5.5KW 7.5KW 11KW |
DYG630/160 | 477 | 160 | 637 | 633 | |||||||
DYG630/200 | 517 | 200 | 717 | 696 | |||||||
DYG630/300 | 617 | 300 | 917 | 898 | |||||||
DYG630/500 | 817 | 500 | 1317 | 1250 | |||||||
DYG800/100 | 800 | 340 | 488 | 100 | 588 | 540 | 320 | 400 | 896 | 63MPA | 可選配 7.5KW 11KW 15KW |
DYG800/200 | 598 | 200 | 798 | 1040 | |||||||
DYG800/300 | 698 | 300 | 998 | 1380 | |||||||
DYG800/500 | 898 | 500 | 1398 | 1520 | |||||||
DYG1000/100 | 1000 | 480 | 530 | 100 | 630 | 620 | 360 | 450 | 1286 | 63MPA | |
DYG1000/200 | 630 | 200 | 830 | 1332 | |||||||
DYG1000/300 | 760 | 300 | 1060 | 1663 | |||||||
DYG1200/200 | 1200 | 600 | 700 | 200 | 900 | 700 | 380 | 500 | 1800 | 63MPA |
三、使用方法
1、如泵體的油量不足時,需先向泵中加入工作油(10#機油)才能工作。
2、估計起重量,切忌超載使用。
3、確定起重物的重心,選擇千斤頂著力點,同時必須考慮到地面軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,以免負荷不均衡,產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺釘旋松,油缸卸荷。
6、電動泵請參照電動使用說明書。
四、注意事項
a)使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。
b)在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
c)本機是用油為介質,必須做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
d)新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂?shù)氖褂脡勖,所以油壓千斤頂在不用時,每月要將油壓千斤頂空載往復運動2-3次。
5 、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。
