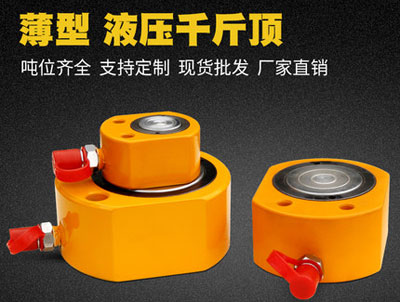

RSM系列千斤頂,體積更小,并可產生更大的工作能力,特別在空間位置狹窄的地方使用,且具有輕便靈活、頂力大等功能,本產品廣泛適用于電力、化工、鋼鐵、橋梁、機械等企業,并發揮其無窮動力。
1、如泵體的油量不足時,需先向泵中加入工作油(10#機油)才能工作。
2、估計起重量,切忌超載使用。
3、確定起重物的重心,選擇千斤頂著力點,同時必須考慮到地面軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,禁止數臺千斤頂同時并用,以免負荷不均衡,產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺釘旋松,油缸卸荷。
二、基本參數:表中參數可能因為改良而變更,恕不另行通知。
型 號 | 同步頂型號 | 噸位T | 行程B-Amm | 缸面積cm2 | 油容量cm3 | 本體高度Amm | 伸展高度Bmm | 外徑mm | 重量KG |
RSM-50 | TRSM-50 | 5 | 6 | 6.4 | 4 | 33 | 39 | 59×41 | 1 |
RSM-100 | TRSM-100 | 10 | 11 | 14.5 | 16 | 43 | 54 | 83×56 | 1.4 |
RSM-200 | TRSM-200 | 20 | 11 | 28.6 | 31 | 52 | 63 | 102×76 | 3.1 |
RSM-300 | TTRSM-300 | 30 | 13 | 42 | 55 | 59 | 72 | 118×95 | 4.5 |
RSM-500 | TRSM-500 | 50 | 16 | 62.1 | 99 | 67 | 83 | 140×114 | 6.8 |
RSM-750 | TRSM-750 | 75 | 16 | 102.7 | 164 | 80 | 96 | 165×139 | 11.4 |
RSM-1000 | TRSM-1000 | 100 | 16 | 126.8 | 203 | 86 | 102 | 178×152 | 14.5 |
RSM-1500 | TRSM-1500 | 150 | 16 | 198.1 | 277 | 100 | 116 | 216×191 | 26.3 |
三、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時,需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中,合理選擇千斤頂?shù)闹c,底面要墊平,同時要考慮到地面軟硬條件,是否要襯墊堅韌的木材,放置是否平穩,以免負重下陷或傾斜。
6、千斤頂將重物頂升后,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。鎖式千斤頂
7、如需幾只千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂?shù)呢?fù)荷應均衡,注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況,防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構,起重完后,即可快速取出,但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿,腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
四、注意事項
1、使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。
2、使用時,不得加偏載或超載,以免千斤頂破壞發生危險。 在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
3、本機是用油為介質,必須做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
4、新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂?shù)氖褂脡勖杂蛪呵Ы镯斣诓挥脮r,每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。
