一、用途

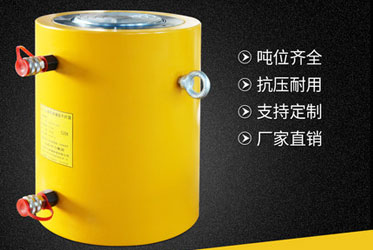

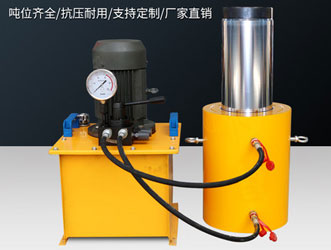

本公司生產的雙動式千斤頂(雙作用千斤頂),特別在大型工程中,是易操作控制和液壓千斤頂,設計有安全保壓裝置,內置卸壓閥防止過載,以保護千斤頂以利于安全操作。該裝置的連接,采用的是高壓膠管和螺紋接頭連接,具有使用快捷,并克服快速傳統接頭漏油缺點主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。
二、基本參數:表中參數可能因?yàn)楦牧级兏,恕不另行通知?/p>
型號 | 噸位T(KN) | 行程mm | 本體高度mm | 伸展高度mm | 外徑mm | 基座安裝孔 | ||
螺栓分布圓直徑mm | 螺 紋 | 螺紋深度mm | ||||||
RR-1010 | 10(89) | 254 | 409 | 663 | 73 | - | - | - |
RR-1012 | 305 | 457 | 762 | 73 | - | - | - | |
RR-308 | 30(267) | 210 | 387 | 596 | 102 | - | - | - |
RR-3014 | 368 | 549 | 917 | 102 | - | - | - | |
RR-506 | 50(444) | 156 | 331 | 487 | 127 | - | - | - |
RR-5013 | 334 | 509 | 843 | 127 | - | - | - | |
RR-5020 | 511 | 733 | 1244 | 127 | 76 | 1/2″-13 | 25 | |
RR-156 | 75(667) | 156 | 347 | 503 | 146 | - | - | - |
RR-7513 | 334 | 525 | 858 | 146 | - | - | - | |
RR-1006 | 100(889) | 168 | 357 | 525 | 178 | 140 | 3/4″-10 | 25 |
RR-10013 | 334 | 524 | 857 | 178 | 140 | 3/4″-10 | 25 | |
RR-10018 | 461 | 687 | 1147 | 178 | 140 | 3/4″-10 | 25 | |
RR-1502 | 150(1333) | 57 | 196 | 253 | 203 | - | - | - |
RR-1506 | 156 | 385 | 541 | 203 | 159 | 3/4″-16 | 25 | |
RR-15013 | 334 | 582 | 915 | 203 | 159 | 3/4″-16 | 25 | |
RR-15032 | 816 | 1116 | 1931 | 203 | - | - | - | |
RR-2006 | 200(1778) | 152 | 430 | 582 | 248 | 127 | 1″-8 | 25 |
RR-20013 | 330 | 608 | 938 | 248 | 127 | 1″-8 | 25 |
三、使用方法
1、如泵體的油量不足時,需先向泵中加入工作油(10#機油)才能工作。
2、估計起重量,切忌超載使用。
3、確定起重物的重心,選擇千斤頂著力點,同時必須考慮到地面軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,禁止數臺千斤頂同時并用,以免負荷不均衡,產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺釘旋松,油缸卸荷。
6、電動泵請參照電動使用說明書。
四、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時,需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中,合理選擇千斤頂?shù)闹c(diǎn),底面要墊平,同時要考慮到地面軟硬條件,是否要襯墊堅韌的木材,放置是否平穩,以免負重下陷或傾斜。
6、千斤頂將重物頂升后,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂?shù)呢?fù)荷應均衡,注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況,防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構,起重完后,即可快速取出,但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿,腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
五、注意事項
1、使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。
2 、使用時,不得加偏載或超載,以免千斤頂破壞發生危險。 在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
3、本機是用油為介質,必須做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
4、新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂?shù)氖褂脡勖杂蛪呵Ы镯斣诓挥脮r(shí),每月要將油壓千斤頂空載往復運動2-3次。
5 、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。
