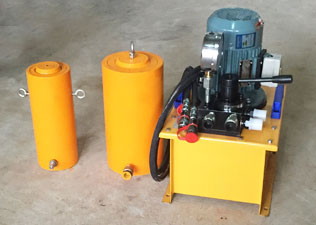

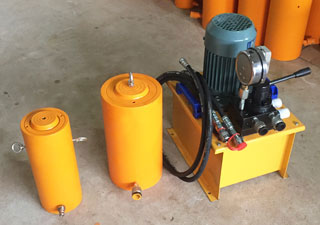

本公司生產的RC系列單作用千斤頂(單動式千斤頂),設計有安全保壓裝置,內置卸壓閥防止過載,以保護千斤頂以利于安全操作。該裝置的連接采用的是高壓膠管和螺紋接頭連接,具有使用快捷,并克服快速傳統接頭漏油缺點主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。
二、基本參數:表中參數可能因為改良而變更,恕不另行通知。
型號 | 噸位T | 行程mm | 液壓缸有效面積cm 2 | 液壓油溶量cm 3 | 本體高度mm | 伸展高度mm | 外徑mm | 重量Kg |
RC-50 | 5 | 16 | 6.4 | 10 | 41 | 57 | 59 | 1 |
RC-51 | 25 | 6.4 | 16 | 110 | 136 | 38 | 1 | |
RC-53 | 76 | 6.4 | 49 | 165 | 241 | 38 | 1.5 | |
RC-55 | 127 | 6.4 | 81 | 216 | 343 | 38 | 1.9 | |
RC-57 | 178 | 6.4 | 114 | 273 | 451 | 38 | 2.4 | |
RC-59 | 232 | 6.4 | 148 | 324 | 556 | 38 | 2.8 | |
RC-101 | 10 | 25 | 14.4 | 36 | 90 | 115 | 57 | 1.8 |
RC-102 | 54 | 14.4 | 78 | 121 | 176 | 57 | 2.3 | |
RC-104 | 105 | 14.4 | 151 | 171 | 276 | 57 | 3.3 | |
RC-106 | 156 | 14.4 | 225 | 248 | 403 | 57 | 4.4 | |
RC-108 | 203 | 14.4 | 292 | 298 | 502 | 57 | 5.4 | |
RC-1010 | 257 | 14.4 | 370 | 349 | 607 | 57 | 6.4 | |
RC-1012 | 305 | 14.4 | 439 | 400 | 705 | 57 | 6.8 | |
RC-1014 | 356 | 14.4 | 513 | 451 | 806 | 57 | 8.2 | |
RC-151 | 15 | 25 | 20.3 | 51 | 124 | 149 | 70 | 3.3 |
RC-152 | 51 | 20.3 | 104 | 149 | 200 | 70 | 4.1 | |
RC-154 | 102 | 20.3 | 207 | 200 | 302 | 70 | 5 | |
RC-156 | 152 | 20.3 | 309 | 272 | 424 | 70 | 6.8 | |
RC-158 | 203 | 20.3 | 412 | 322 | 526 | 70 | 8.2 | |
RC-1510 | 254 | 20.3 | 516 | 373 | 627 | 70 | 9.5 | |
RC-1512 | 305 | 20.3 | 619 | 424 | 729 | 70 | 10.9 | |
RC-1514 | 356 | 20.3 | 723 | 475 | 830 | 70 | 11.8 | |
RC-251 | 25 | 25 | 33.2 | 83 | 140 | 165 | 86 | 5.9 |
RC-252 | 51 | 33.2 | 169 | 165 | 216 | 86 | 6.4 | |
RC-254 | 102 | 33.2 | 339 | 216 | 318 | 86 | 8.2 | |
RC-256 | 159 | 33.2 | 528 | 273 | 432 | 86 | 10 | |
RC-258 | 210 | 33.2 | 697 | 324 | 533 | 86 | 12.3 | |
RC-2510 | 260 | 33.2 | 863 | 375 | 635 | 86 | 14.1 | |
RC-2512 | 311 | 33.2 | 1033 | 425 | 737 | 86 | 16.3 | |
RC-2514 | 362 | 33.2 | 1202 | 476 | 838 | 86 | 17.1 | |
RC-308 | 30 | 210 | 41.9 | 880 | 387 | 597 | 102 | 18.1 |
RC-502 | 50 | 51 | 71.3 | 364 | 176 | 227 | 127 | 15 |
RC-504 | 102 | 71.3 | 727 | 227 | 329 | 127 | 19.1 | |
RC-506 | 159 | 71.3 | 1134 | 283 | 441 | 127 | 23.2 | |
RC-5013 | 337 | 71.3 | 2403 | 461 | 797 | 127 | 37.7 | |
RC-756 | 75 | 156 | 102.6 | 1601 | 286 | 441 | 146 | 29.5 |
RC-7513 | 334 | 102.6 | 3427 | 492 | 826 | 146 | 59 | |
RC-1006 | 100 | 168 | 133.2 | 2238 | 357 | 526 | 178 | 59 |
RC-10010 | 260 | 133.2 | 3463 | 449 | 710 | 178 | 72.6 |
三、使用方法
1、如泵體的油量不足時,需先向泵中加入工作油(10#機油)才能工作。
2、估計起重量,切忌超載使用。
3、確定起重物的重心,選擇千斤頂著力點,同時必須考慮到地面軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,禁止數臺千斤頂同時并用,以免負荷不均衡,產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺釘旋松,油缸卸荷。
6、電動泵請參照電動使用說明書。
四、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時,需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中,合理選擇千斤頂?shù)闹c,底面要墊平,同時要考慮到地面軟硬條件,是否要襯墊堅韌的木材,放置是否平穩,以免負重下陷或傾斜。
6、千斤頂將重物頂升后,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂?shù)呢?fù)荷應均衡,注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況,防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構,起重完后,即可快速取出,但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿,腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
五、注意事項
1、使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。
2 、使用時,不得加偏載或超載,以免千斤頂破壞發生危險。 在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
3、本機是用油為介質,必須做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
4、新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂?shù)氖褂脡勖,所以油壓千斤頂在不用時,每月要將油壓千斤頂空載往復運動2-3次。
5 、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。
