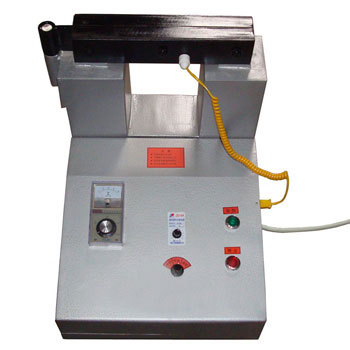

ZJ20系列軸承加熱器

ZJ20系列軸承加熱器



一、用途
ZJ20系列軸承加熱器,主要用于對軸承、齒輪、連軸節、鐵路機車的輪心、輪箍等多種類型的金屬件進行加熱,使之膨脹,以滿足過盈裝配或拆卸的需要。

 ZJ20X系列軸承加熱器主要技術參數 主要技術參數見表1 軛鐵規格見表2。


型 號 技術參數 ZJ20X-1 -2 -3 -4 -5
額定功率( KVA ) 3.3 5.5 7.5 11 13
額定電壓( V ) 220 380 380 380 380
額定電流( A ) 12 14.5 19.7 28.9 34.2
加熱工件 內徑(㎜) 30-100 85-200 120-250 150-360 180-400
最大外徑(㎜) 280 360 400 450 500
寬度㎜ 115 150 180 200 220
重量(㎏) 55 105 120 135 150

附軛鐵一覽表:

型 號 軛鐵規格 尺寸 數量 適用范圍內徑(㎜)
ZJ20X-1 11 20 × 20 1 30-55
13 40 × 40 1 55-85
19 60 × 60 1 85-100
-2 21 70 × 70 1 85-115
22 80 × 80 1 115-200
-3 31 75 × 92 1 120-250
-4 41 75 × 100 1 150-360
-5 51 75 × 125 1 180-400

三、優點
有很多軸承是在安裝過程中損壞的,加熱方法不當是重要原因之一。如采用燒焊工具加熱,會造成軸承變形;采用爐火加熱,軸承兩面受熱不勻;采用油浴加熱,會因油質不潔而使軸承污染,噪聲增大;采用烤箱加熱,太費時間。至于敲打安裝,軸承更易受損。
現在最新的技術是使用ZJ20感應加熱器,其優點是:
省錢 節電90%,節油100%,節約廠房占地面積70%;
省時 工作效率提高4倍以上,操作人員減少80%;
可靠 加熱均勻,絕對清潔,有利于提高裝配質量;
安全 絕無火警危險;
環保 無油汽油污染空氣,有利于環境改善和工作人員的身體健康。

四、結構與工作原理
結構 ZJ20系列軸承加熱器由干式自冷工頻感應加熱裝置(以下簡稱主機)與控制設備組成。ZJ20X、ZJ20T為移動式結構,其它均為固定式結構。

五、工作原理
1、短路加熱 主機為一特殊結構的變壓器,可移動的軛鐵用以直接穿套軸承或其它被加熱工件。工作時,接通主機電源,工件(相當于副邊繞組)中感應產生短路電流而被加熱。
2、渦流加熱 被加熱工件與主機的鐵芯組成一閉合的磁回路,工作時,工件中通過主機的磁力線產生渦流而被快速加熱。

安裝調試
1、將軛鐵放置到主機鐵芯的端面上。
2、檢查插頭與插座的接線是否一致,接地應良好,然后將插頭插入有控制開關的電源插座上。
3、將功能選擇開關撥到手控位置,合上電源,這時紅色指示燈亮。
4、按起動按鈕,主機通電,這時綠色指示燈亮紅燈熄;按停止按鈕,紅燈亮綠燈熄。至此,調試結束,可投入使用。

操作程序
1、根據軸承的內徑,選擇相應的軛鐵(見表2),將串套上軸承的軛鐵放置到主機鐵芯端面上,應吻合平正。
2、在加熱過程中,用點溫計測量軸承內圈端平面處溫升。當溫升符合要求,看準時間記數,停止加熱,移開軛鐵,取下軸承即可裝配。
3、連續加熱同一規格軸承,將功能選擇開關撥到時控位置,設定加熱時間,當軸承被加熱到所設時間即自動關斷電源。
4、工作完成后,將功能選擇開關撥到停止位置,切斷位置。
