一、工作原理
液壓拉馬是以液壓起動桿直接前進移動,故推動桿本身不作轉動。鉤爪座又可隨螺紋直接作前進后退之調距,操作時只要把手前后小幅度擺動,油壓起動桿前移,鉤爪相對應后退,把被拉物體拉出。

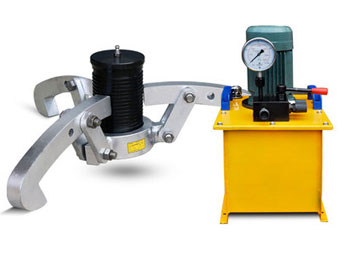

二、分體式液壓拉馬(液壓拔輪器)應用范圍
液壓拉馬是一種替代傳統拉馬的理想化新工具。操作方便,使用省力,不受場地限制,本拉馬結構緊湊,使用靈活,重量輕,體積小,攜帶方便,適用于工廠、修理場所。三、分體式液壓拉馬(液壓拔輪器)性能參數
三、技術參數:
型號 | 噸位T | 行程mm | 三爪調節范圍mm | 泵額定壓力Mpa |
DYF-5 | 5 | 60 | 50-250 | 63 |
DYF-10 | 10 | 60 | 50-300 | 63 |
DYF-20 | 20 | 60 | 100-450 | 63 |
DYF-30 | 30 | 60 | 150-500 | 63 |
DYF-50 | 50 | 100 | 200-550 | 63 |
DYF-100 | 100 | 160 | 250-600 | 63 |
四、分體式液壓拉馬(液壓拔輪器)使用方法與注意事項
1、使用時先把手柄的開槽端套入回油閥桿,并將回油閥桿按順時針方向旋緊。
2、把鉤爪座調整到爪鉤抓住所拉物體。
3、手柄插入掀手孔內來回掀動活塞起動桿向前平穩前進,爪鉤相應后退,把被拉物體拉出。
4、液壓拉馬的活塞起動桿有效距只有50mm,故使用時伸距不得大于50mm,當沒有拉出時停止,松開回油閥門,讓活塞起動桿縮回去,調好后第二次再重復1、2、3步驟拉出為止。
5、欲使活塞起動桿縮回去,只須用手柄開槽端將回油閥桿按逆時針方向微微旋松,活塞起動桿在彈簧作用下漸漸回縮。
6、使用前應根據被拉物體的外徑,拉距及負載力,選擇相應噸位的液壓拉馬,切忌超載使用,避免損壞。
7、本液壓拉馬在-5℃~45℃中使用,采用(GB443-84)N15機械油;在-20℃~-5℃中使用,采用(GB442-64)合成錠子油。
8、為防止超載引起機具損壞,液壓裝置內設有超載自動卸荷閥,當被拉物體超過額定負載時,超荷閥會自動卸荷,而改選用更大噸位的液壓拉馬。
